水泥自流平地面的用途相当广泛，主要利用材料液态的特性，并根据地面的高低不平顺势流动，对地面进行自动找平。因此，对于对地面平整度要求高的地板铺设，是很有必要的，如果条件允许，在铺地砖前做自流平对地面进行找平也是不错的选择。然而，自流平地面经常会遇到开裂和起砂，究竟是怎么回事呢？

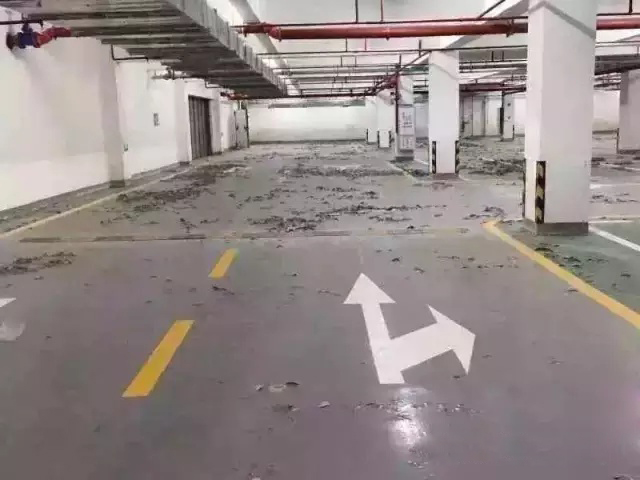

一、自流平地面开裂

1、塑性开裂

打了自流平之后，由失水过快引起，这是因为空气湿度过低，自流平地面的水分蒸发太快，导致收缩不均匀，以致表面开裂。

自流平地面的设计有很多种原理，有部分自流平含有缓凝成分，那么在自流平加水之后倒入地面，它的初凝速度就越长，如果做到翻砂基层上，那么自流平的水向基层渗透越多。因此，要解决这个问题的发生，就要在自流平地面基层泡入大量的水来补充缺失的水，从而避免开裂。

2、温度开裂

强烈的太阳光照射在自流平上面，使得自流平地面上下的温差不一致而导致自流平的收缩不一致，进一步引起自流平开裂。这是因为强烈的阳光照射到自流平的表面会导致自流平的水蒸发过快，而水泥的反应速度是大概固定的，水泥的水化产物无法及时填充由于水分的蒸发而形成的空隙，所以会导致开裂。

与此同时，水泥自流平地面的快速挥发会导致自流平的毛细效应更多，而毛细效应的形成越多会导致自流平向毛细效应转换而形成更多的空隙，也会导致自流平的开裂。

3、化学开裂

由于基层翻砂，水泥自流平做在翻砂基层上面，在水泥形成水化反应的强烈过程中，自流平会产生一定的硬力或弹性模量，如果基层太翻砂它的抗拉强度不够，在水泥自流平地面发生硬力的阶段就会把基层拉开导致自流平空鼓开裂。

由于基层上有腻子粉，基层腻子粉在水泥水化时它产生的硬力会因为腻子的拉升强度不够，自流平地面会把腻子层拉开，从而导致自流平空鼓开裂，腻子里面含有部分氧化钙，氧化钙和水发生反应形成氢氧化钙会导致腻子膨胀，从而导致自流平鼓包或开裂，如果腻子是石膏，水泥自流平里的铝盐会和石膏发生反应形成大量的膨胀物质32水硫铝酸钙或12水硫铝酸钙，从而导致自流平空鼓或开裂。

如果基层含有溶剂，自流平做在上面会导致自流平下面与基层的结合面不紧也会导致空鼓开裂，有些工地因为工人素质问题在基层有尿，尿里有磷酸氢钙，它是水泥的超级反应剂，会导致自流平地面及基层的结合不凝固，从而导致自流平空鼓开裂。

二、自流平地面起砂

过早的在地面找平基层上涂刷水泥浆结合层，当铺面层时，所刷的水泥浆已经风干硬化，不但没有粘结力，反而起了隔离层作用，最终导致地面起砂。所以在做自流平时，一定要注意，前期施工要是做得好，自流平地面用上几十年不成问题。

1、装修前期，要先检查好地面有没有干燥，干裂的情况，最好确保地面的平整性，湿润度和硬度。一定要给基层充分浇水湿润。在施工的前一天，建议对基层浇水让其湿润，使得基层表面清洁干净，但是注意不能积水，确保面层与基层黏结牢固。水泥自流平地面施工时需要根据工作区的宽度设置施工缝。一般来说施工宽度不超过6—8米，施工面可采用泡沫橡胶条分隔，橡胶条分隔前应放线定位。

2、准备一个大桶，要严格按照自流平石灰和水的比例进行调和搅拌。搅拌要分两次进行，第一次搅拌大约需要3~5分钟，然后停顿2分钟，让水泥反应一下，之后再搅拌约3分钟，第二次要彻底搅拌，不能有块状或干粉的现象出现。最后出现的效果要呈流体状。

3、等水泥自流平地面晾置了半个小时之后就可以把它倒在地面上，使用带齿的靶子把自流平靶开，然后根据要求的厚度靶到不同大小的面积。等到它自然流平后，用带齿的滚子在上面纵横滚动。

4、最后的步骤就是等，一般等上个一天一夜，具体时间不定，一直等到水泥自流平地面完全干燥为止。
